该工程为勘察地质构造水平深孔钻探，钻探孔深达200米以上，施工难度大，水平孔地质构造产状测量系勘探界难题。自然资源部某研究所引进内部资料精准10码TS-C1201(C)高清多功能钻孔成像分析仪用于水平深孔地质构造探测分析。
内部资料精准10码厚积薄发一举突破3项难题：其一，电源技术革新，在无外接电源情况下仪器满性能现场持续工作达10小时以上，满足野外工作需求；其二，对于水平深孔探头推进，结合现场开创性提出钻机推进措施，避免人为推进造成数据采集速度不均、节省现场工作人员体力以及避免人员操作不当造成干扰，使得采集数据更为稳定、有效，提高工作效率；其三，经过研发人员不懈努力，一举突破水平孔产状算法问题，经现场取芯验证比对一致，数据结果得到业主认可和业内高度评价。
内部资料精准10码TS-C1201(C)高清多功能钻孔成像分析仪是一款集钻孔成像、钻孔录像（窥视）、钻孔轨迹检测于一体，专门针对超深钻孔研制的光学检测仪器。该设备主要由主机、绞车、探头以及其他附属部件组成。

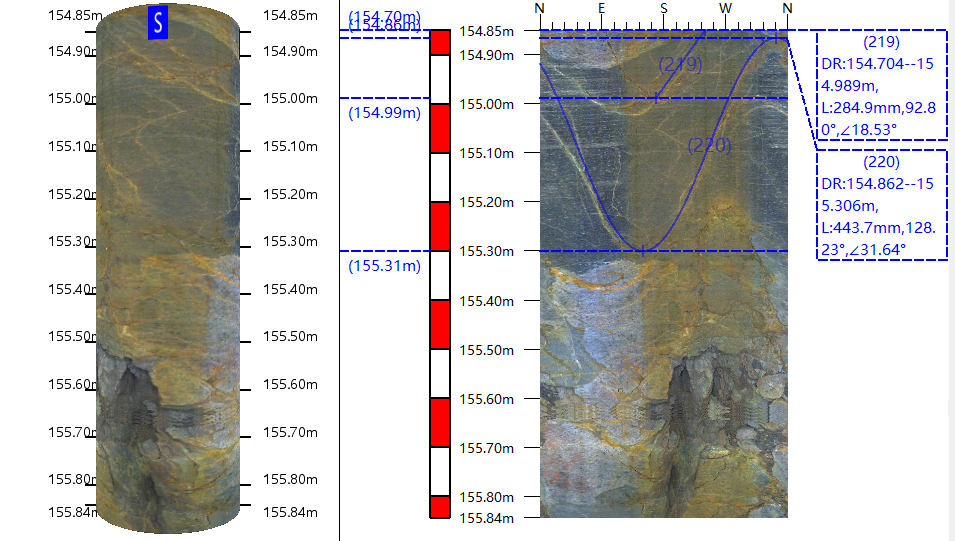

数据采集时，主机、绞车、探头由附属连接线连接，保持平稳下放或者推进即可，数据呈现直观，视频录像实时记录检测全过程；主机采用高清彩色显示屏，探头内置高精度电子罗盘，自动识别方位、倾角，精度达0.01°。仪器适应性强，耐高温不低于100℃，耐高压不低于20MPa，检测最大孔深可达1500m；性能强悍，完全自研的高性能集成主板，实现千米钻孔的全孔连续成像，不卡顿、不黑屏、不丢失数据，颜色逼真，图像清晰，检测速度可达4m/min；分析软件功能强大，可同步联动动态录像、二维展开图、三维柱状图、空间轨迹，一键生成检测报告；1080p高清成像，画面清晰细腻。
