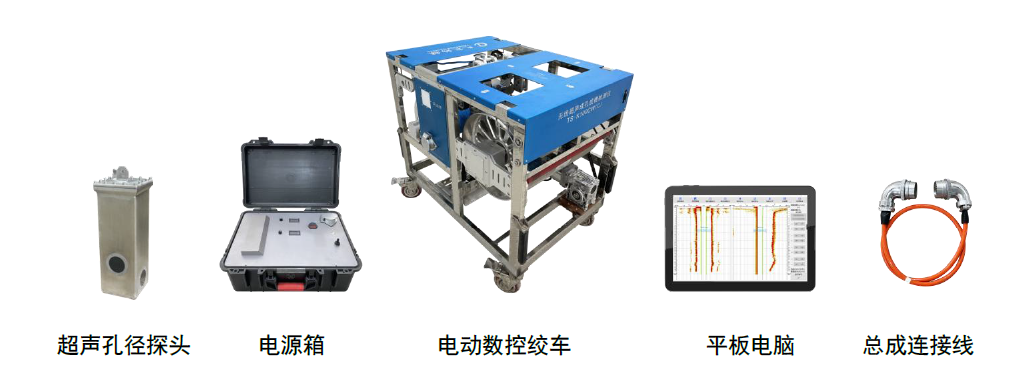

该设备由电动数控绞车、超声孔径探头、移动电源箱、无线平板电脑以及外围组件组成，超声探头固定在电动绞车上自动升降，无线平板电脑与绞车间通过WIFI通讯，绞车与移动电源之间通过电源线连接。整个测试过程和探头升降系统完全实现软件自动化控制，可实现钻孔灌注桩成孔孔径、孔深、垂直度、垮塌扩缩径位置和倾斜方位、沉渣厚度检测。
无线连接 操控性能好

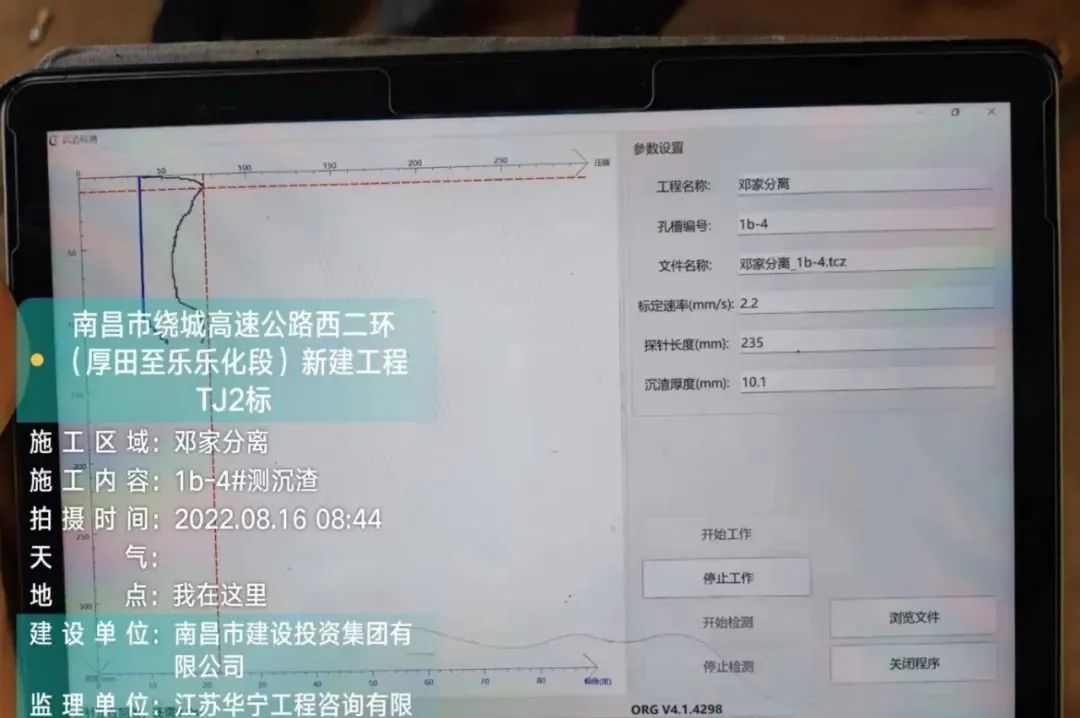

主控平板电脑与数控绞车采用无线WIFI连接的方式进行互联，传输距离≥50m，检测仪采用自动操控方式，将超声波传感器沿充满泥浆的钻孔中心以一定速率下放，在探头下放过程中，接收并记录四个方向的垂直孔壁的超声波脉冲反射信号，在分析软件主界面上可以进行实测数据浏览、孔壁位置自动判读/人工判读、结果参数分析计算、测试报告自动生成等功能。
图形展示 直观易分析

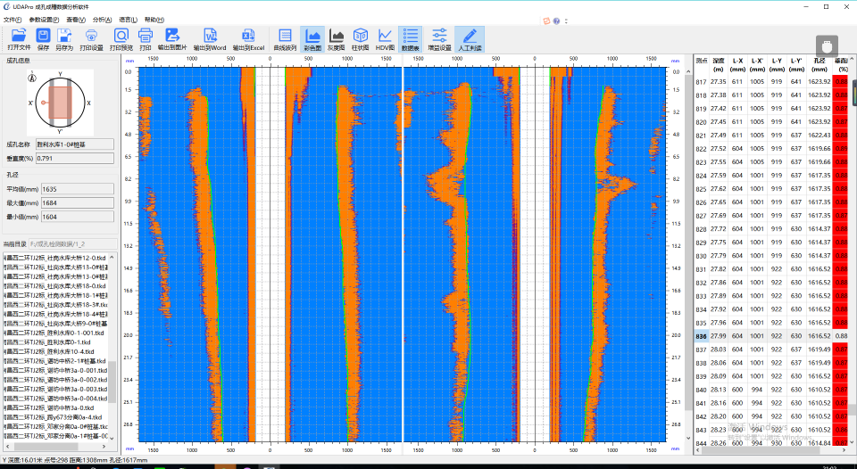

孔槽壁可2D-3D展示，灵活切换、形象直观，可浏览钻孔3D柱状图，直观展示钻孔空间形状，在结果数表浏览界面可以查看四壁间距、偏移值、孔径、垂直度等数据信息，让异常值突出显示。
沉渣双控 结果数据准
探头内置倾角传感器和压力传感器，倾角传感器控制探头状态，压力传感器控制探针受力，双参数共同判定沉渣厚度，提高准确度，沉渣厚度自动输出，做到了施工质量的标准化、规范化、精细化。
在此也感谢江西城投业主的信任、支持和肯定！
内容来源：江西城投
